21MnCr5
Stahl Gruppe:
Einsatzstahl
Verwendung:
Formen aller Art und Größen, Kaltverformung, Maschinenteile, Zahnräder, Werkzeuge für die Kunststoffverarbeitung, einsatzhärtbarer Stahl
Chemische Zusammensetzung:
C 0,21 / Si 0,25 / Mn 1,2 / Cr 1,2
Eigenschaften:
Zerspanbarkeit: sehr gut - gut, hohe Kernfestigkeit ca. 1100 - 1300 N/mm2, hohe Verschleißfestigkeit;
gute Erodierbarkeit; hochglanzpolierbar im gehärteten Zustand
Lieferhärte: ca. 210 HB, Lieferzugfestigkeit: 745 N/mm2, Lieferzustand: weichgeglüht
Physikalische Eigenschaften:
| Dichte | 7,85 kg/dm3 |
| Elastizitätsmodul | 210 kN/mm2 |
| Wärmeleitfähigkeit | 41,5 W/(m·K) |
| spezifische Wärme | 460 J/(kg·K) |
| spezifischer elektr. Widerstand | 0,16 Ω·mm2/m |
Behandlungsmöglichkeiten:
| weichglühen | 670° - 710°C | 1-3 Std. Ofenabkühlung |
| spannungsarm glühen | 650° - 680°C | 1-3 Std. Ofenabkühlung |
| härten | 810° - 840°C | Öl, Warmbad |
| anlassen | vgl. Anlassschaubild | 2 mal je 2 Stunden |
| einsetzen | 900° - 930° | Salzbad |
| zwischenglühen | 630° - 650° | 1-2 Std. Ofenabkühlung |

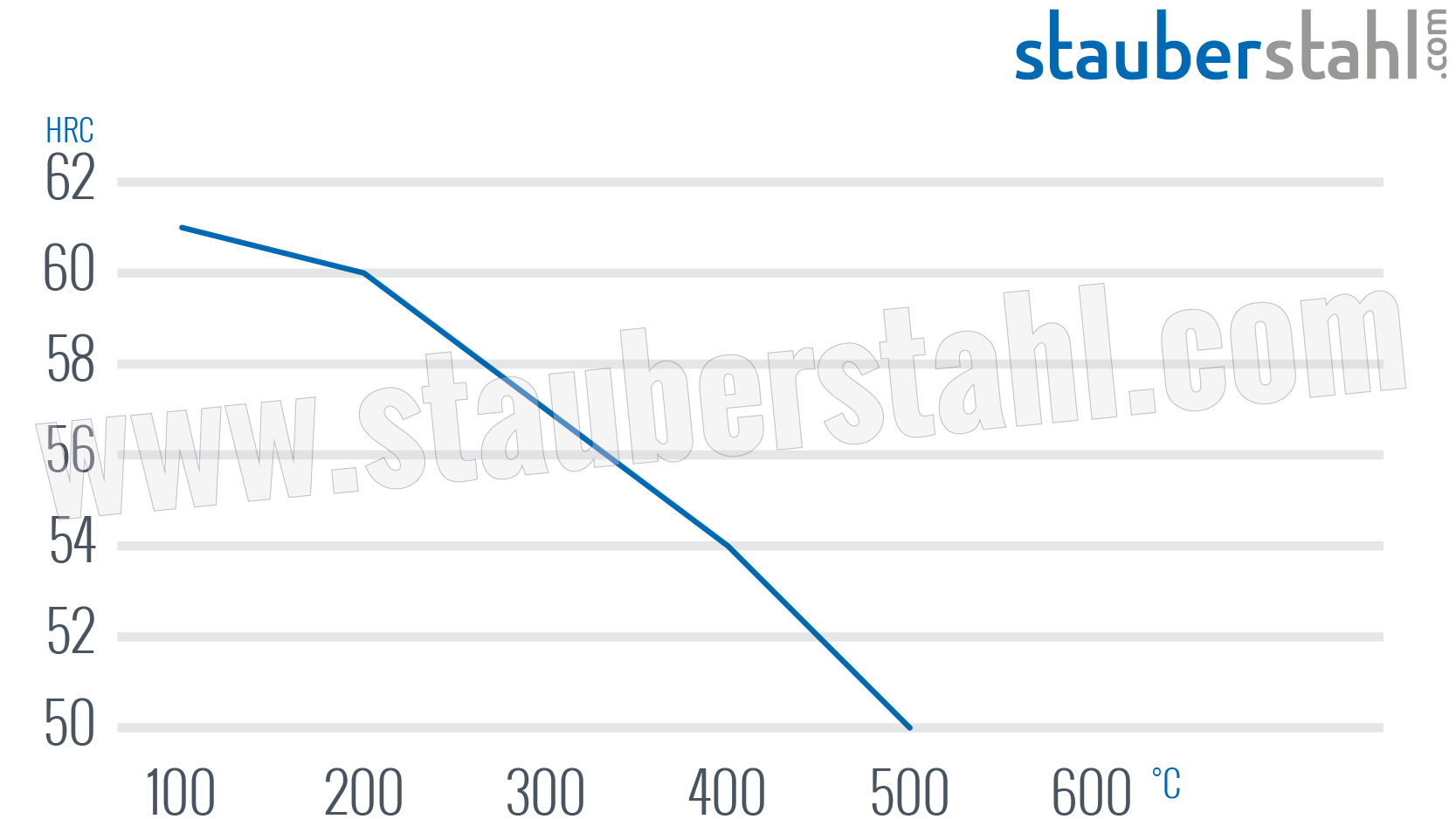

Richtwerte für die Härte bei 840°C 2 mal angelassen
100°C 61 +/- 1HRC
200°C 60 +/- 1HRC
300°C 57 +/- 1HRC
400°C 54 +/- 1HRC
500°C 50 +/- 1HRC
Arbeitshärte HRC 62
Haftungsausschluss:
Da die Werte je nach Verarbeitung variieren können, sind die genannten Werte lediglich Richtwerte und ohne Garantie.
