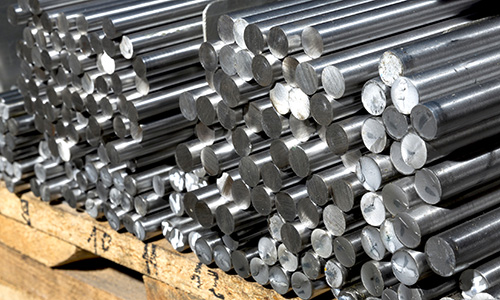

Rundstahl geschliffen

Was bedeuted ISO h8?

Der nach ISO h8 geschliffene Rundstahl ist präzise auf sehr enge Toleranzen bearbeitet. Durch das Schleifen oder ggf. auch Polieren erhält das Material eine sehr hohe Maßgenauigkeit. Außerdem wird zusätzlich die Beschaffenheit der Oberfläche verbessert.

Die ISO-Toleranzklasse h8 beschreibt bei geschliffenem Rundstahl spezifische Qualitätsmerkmale und Toleranzen:

Bei ISO h8 handelt es sich um eine Wellentoleranznorm, wobei:

• "h" die Grundabmaßtoleranz angibt (immer unterhalb des Nennmaßes)
• "8" die IT-Toleranzgrad (International Tolerance) bezeichnet

Die Eigenschaften eines nach ISO h8 geschliffenen Rundstahls sind:

1. Präzise Maßhaltigkeit: Die Toleranzen sind relativ eng bemessen, was eine sehr hohe Passgenauigkeit ermöglicht
2. Oberflächenbeschaffenheit: Der Stahl wird durch Schleifprozesse auf eine besonders glatte, gleichmäßige Oberfläche gebracht
3. Rundlaufgenauigkeit: Die zylindrische Form weist nur minimale Abweichungen auf
4. Anwendungsgeeignet: Diese Toleranzklasse ist typisch für Wellen in beweglichen Passungen, Führungselemente und Maschinenteile mit mittleren Genauigkeitsanforderungen
5. Typische Toleranzwerte: Je nach Durchmesser liegen die Abweichungen im Mikrometerbereich (für einen 30 mm Stab beispielsweise etwa -0 bis -33 Mikrometer)

Diese Präzision macht h8-geschliffenen Rundstahl besonders geeignet für technische Anwendungen, bei denen es auf sehr hohe Genauigkeit ankommt, wie im Maschinenbau, für Führungselemente oder in der Präzisionstechnik.

Download Toleranzen ISO (h8)
